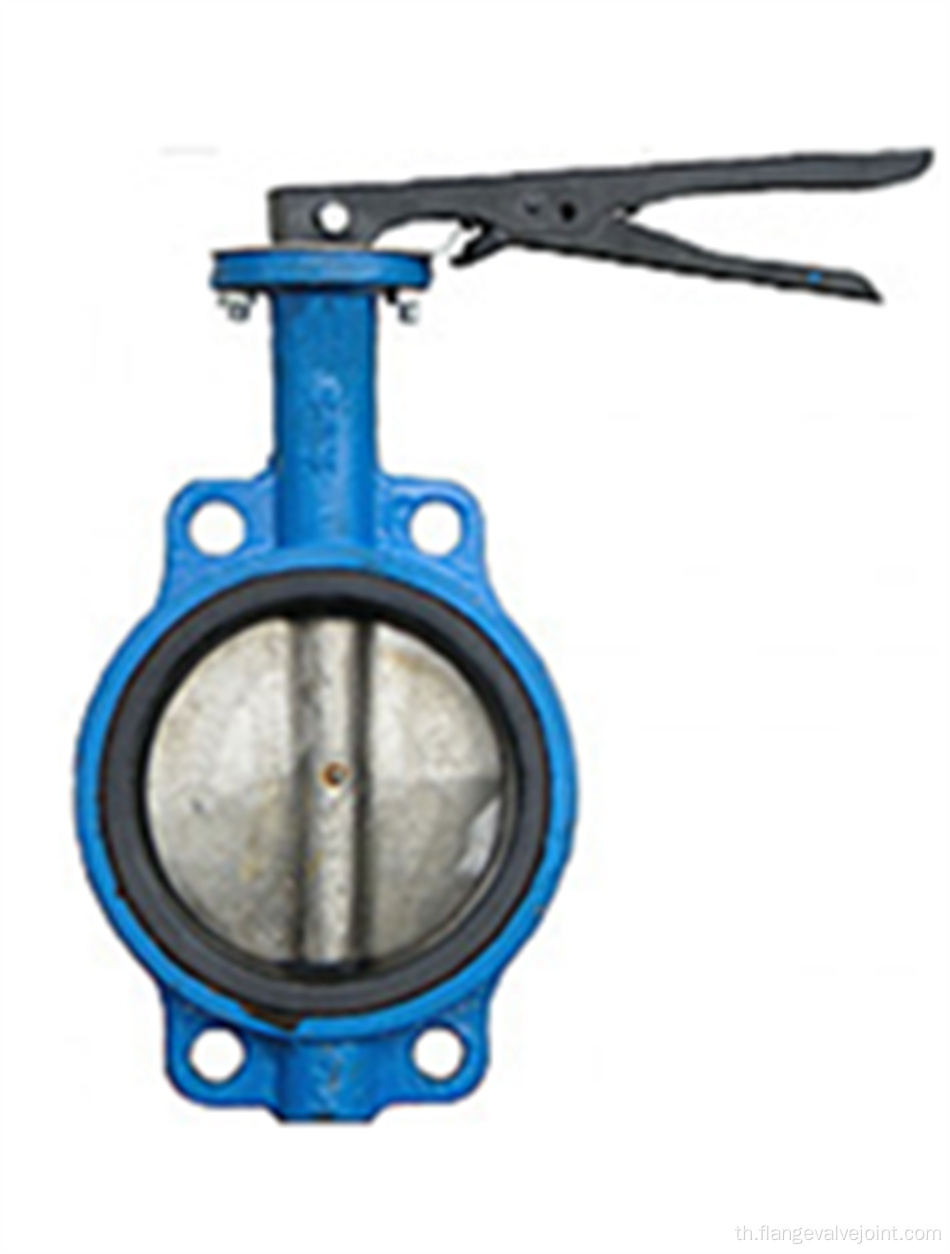

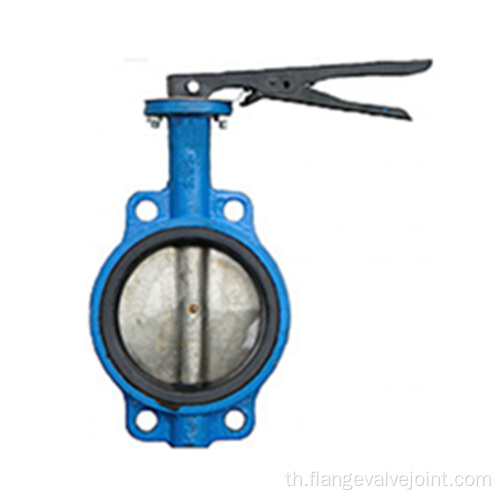

วาล์วผีเสื้อชนิดเวเฟอร์เหล็กหล่อ/ด้วยพิน

แผ่นดิสก์ของวาล์วผีเสื้อเวเฟอร์ถูกติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อ ในช่องทรงกระบอกของร่างกายวาล์วผีเสื้อแผ่นดิสก์รูปแผ่นหมุนรอบแกนและมุมการหมุนอยู่ระหว่าง 0 °ถึง 90 °ซึ่งสามารถเล่นบทบาทของการควบคุมการไหล เมื่อแผ่นดิสก์หมุนไปที่ 90 °วาล์วจะถึงการเปิดสูงสุด
เมื่อเปรียบเทียบกับวาล์วประตูวาล์วผีเสื้อเวเฟอร์มีลักษณะของโครงสร้างที่เรียบง่ายปริมาตรขนาดเล็กและน้ำหนักเบา
ประกอบด้วยเพียงไม่กี่ส่วน และจำเป็นต้องหมุน 90 °เพื่อเปิดและปิดอย่างรวดเร็วการดำเนินการนั้นง่ายและวาล์วมีลักษณะการควบคุมของเหลวที่ดี
เมื่อวาล์วผีเสื้ออยู่ในตำแหน่งที่เปิดกว้างความหนาของแผ่นผีเสื้อเป็นเพียงความต้านทานเพียงอย่างเดียวเมื่อตัวกลางไหลผ่านร่างกายวาล์วดังนั้นแรงดันตกที่เกิดจากวาล์วมีขนาดเล็กมากดังนั้นจึงมีลักษณะการควบคุมการไหลที่ดีขึ้น วาล์วผีเสื้อมีสองประเภทของการปิดผนึก: ซีลนุ่มและซีลโลหะยืดหยุ่น วาล์วปิดผนึกอ่อนนุ่ม, วงแหวนปิดผนึกสามารถฝังอยู่บนตัววาล์วหรือติดกับรอบนอกของแผ่นดิสก์
วาล์วที่มีแมวน้ำโลหะโดยทั่วไปมีชีวิตที่ยาวนานกว่าวาล์วที่มีแมวน้ำยืดหยุ่น แต่เป็นการยากที่จะได้รับการปิดผนึกอย่างสมบูรณ์ แมวน้ำโลหะสามารถปรับให้เข้ากับอุณหภูมิการทำงานที่สูงขึ้นในขณะที่ซีลอ่อนยืดหยุ่นมีข้อบกพร่องของการถูก จำกัด ด้วยอุณหภูมิ
เมื่อมีการใช้และติดตั้งโครงการวาล์วผีเสื้อสองหัวจะเชื่อมต่อระหว่างหน้าแปลนสองท่อด้วยสลักเกลียวแกนและหน้าแปลนที่ปลายทั้งสองของวาล์วเชื่อมต่อกับหน้าแปลนท่อด้วยสลักเกลียว
วาล์วผีเสื้อเวเฟอร์มีประสิทธิภาพการปิดผนึกที่ดีการทำงานของแสงการกัดกร่อนทุติยภูมิความต้านทานอุณหภูมิสูงการทำงานที่สะดวกความยืดหยุ่นการใช้งานที่ปลอดภัยและเชื่อถือได้และมีการใช้กันอย่างแพร่หลาย
ใช้กันอย่างแพร่หลายในระบบน้ำระบายความร้อนของปิโตรเลียม, ก๊าซ, สารเคมี, การบำบัดน้ำ, สถานีพลังงานความร้อนและ SO2, ไอน้ำ, อากาศ, ก๊าซ, แอมโมเนีย, CO2, น้ำมัน, น้ำในสารเคมี, ปิโตรเคมี, การถลุง, ยา, อาหารและอุตสาหกรรมอื่น ๆ น้ำเกลือ, น้ำทะเล, น้ำทะเล, กรดไนตริก, กรดไฮโดรคลอริก, กรดซัลฟูริก, กรดฟอสฟอริกและท่อสื่ออื่น ๆ ใช้เป็นอุปกรณ์ปรับและการสกัดกั้น

หารด้วยโครงสร้าง
(1) วาล์วผีเสื้อปิดผนึกตรงกลาง (2) วาล์วผีเสื้อที่ปิดผนึกด้วยความแปลกประหลาดเดี่ยว (3) วาล์วผีเสื้อปิดผนึกสองครั้ง (4) วาล์วผีเสื้อปิดผนึกสามครั้ง
ตามวัสดุพื้นผิวปิดผนึกแบ่งออกเป็น
(1) วาล์วผีเสื้อปิดผนึกนุ่ม
1) พื้นผิวการปิดผนึกประกอบด้วยวัสดุอ่อนที่ไม่ใช่โลหะเพื่อวัสดุอ่อนที่ไม่ใช่โลหะ
2) พื้นผิวการปิดผนึกประกอบด้วยวัสดุแข็งของโลหะและวัสดุที่ไม่ใช่โลหะที่ไม่ใช่โลหะ
(2) วาล์วผีเสื้อที่ปิดผนึกโลหะแข็ง
พื้นผิวการปิดผนึกประกอบด้วยวัสดุแข็งของโลหะกับวัสดุแข็งโลหะ
หารด้วยวัสดุ: เหล็กหล่อเหล็กหล่อสแตนเลส
