วาล์ว

วาล์วเป็นอุปกรณ์ที่ใช้ในการควบคุมทิศทางความดันและการไหลของของเหลวในระบบของเหลว วาล์วเป็นอุปกรณ์ที่สร้างหรือหยุดสื่อ (ของเหลว, ก๊าซ, ผง) ในท่อและอุปกรณ์และสามารถควบคุมการไหลของมัน วาล์วสามารถใช้ในการควบคุมการไหลของของเหลวชนิดต่าง ๆ เช่นอากาศน้ำไอน้ำสื่อการกัดกร่อนต่าง ๆ โคลนน้ำมันโลหะของเหลวและสื่อกัมมันตรังสี วาล์วเป็นองค์ประกอบควบคุมในระบบการลำเลียงของเหลวไปป์ไลน์ มันถูกใช้เพื่อเปลี่ยนส่วนข้อความและทิศทางการไหลของสื่อ มันมีฟังก์ชั่นของการเบี่ยงเบนการตัดการควบคุมปริมาณตรวจสอบการปัดหรือล้นและการบรรเทาความดัน วาล์วที่ใช้สำหรับการควบคุมของเหลวตั้งแต่วาล์วปิดที่ง่ายที่สุดไปจนถึงวาล์วต่างๆที่ใช้ในระบบควบคุมอัตโนมัติที่ซับซ้อนมากมีความหลากหลายและข้อมูลจำเพาะ
เส้นผ่านศูนย์กลางเล็กน้อยของวาล์วมีตั้งแต่วาล์วเครื่องมือขนาดเล็กมากไปจนถึงวาล์วท่ออุตสาหกรรมที่มีเส้นผ่านศูนย์กลางสูงถึง 10 เมตร วาล์วสามารถใช้ในการควบคุมการไหลของของเหลวชนิดต่าง ๆ เช่นน้ำไอน้ำน้ำมันก๊าซโคลนสื่อการกัดกร่อนต่าง ๆ โลหะเหลวและของเหลวกัมมันตรังสี จากอุณหภูมิต่ำพิเศษ -269 ℃ถึงอุณหภูมิสูงที่ 1430 ℃ การควบคุมวาล์วสามารถใช้วิธีการส่งสัญญาณที่หลากหลายเช่นแมนนวลไฟฟ้าไฮดรอลิกนิวเมติกกังหันแม่เหล็กไฟฟ้าไฮดรอลิกแม่เหล็กไฟฟ้าไฮดรอลิกไฟฟ้าไฮดรอลิกก๊าซไฮดรอลิก หรือภายใต้การกระทำของสัญญาณการตรวจจับรูปแบบอื่น ๆ มันทำหน้าที่ตามข้อกำหนดที่กำหนดไว้ล่วงหน้าหรือเพียงแค่เปิดหรือปิดโดยไม่ต้องพึ่งพาสัญญาณการตรวจจับ วาล์วขึ้นอยู่กับไดรฟ์หรือกลไกอัตโนมัติเพื่อให้การเปิดและปิดชิ้นส่วนยกสไลด์แกว่งหรือหมุน การเคลื่อนไหวจึงเปลี่ยนขนาดของพื้นที่ช่องสัญญาณเพื่อให้ได้ฟังก์ชั่นการควบคุม

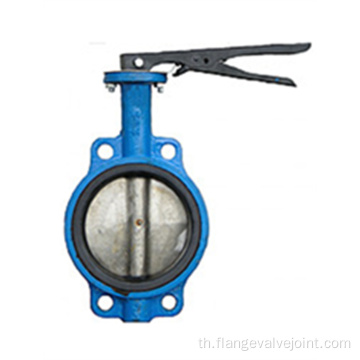

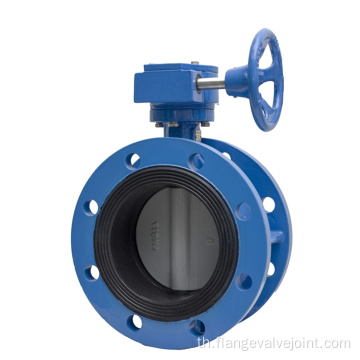

(1) ประเภทการตัดออก: เช่นวาล์วเกตวาล์วลูกโลกวาล์วปลั๊กวาล์วบอลวาล์วผีเสื้อวาล์วเข็มวาล์วไดอะแฟรม ฯลฯ วาล์วตัดจะเรียกว่าวาล์ววงจรปิดและวาล์วลูกโลก และฟังก์ชั่นของมันคือการเชื่อมต่อหรือตัดสื่อในท่อ

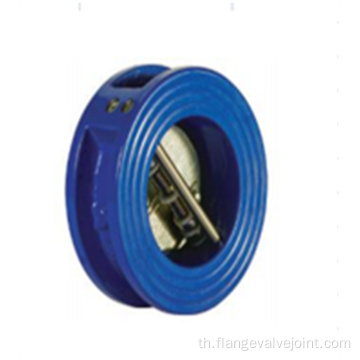

(2) ประเภทตรวจสอบ: เช่นตรวจสอบวาล์วตรวจสอบวาล์วเป็นที่รู้จักกันว่าวาล์วทางเดียวหรือวาล์วตรวจสอบวาล์วตรวจสอบเป็นวาล์วอัตโนมัติฟังก์ชั่นของมันคือการป้องกันการไหลย้อนกลับของสื่อในท่อป้องกันปั๊มและปั๊ม ไดรฟ์มอเตอร์ผกผันและการรั่วไหลของสื่อภาชนะ วาล์วด้านล่างของวาล์วดูดปั๊มน้ำยังอยู่ในหมวดหมู่วาล์วตรวจสอบ
(3) หมวดความปลอดภัย: เช่นวาล์วความปลอดภัยวาล์วป้องกันการระเบิดวาล์วอุบัติเหตุ ฯลฯ ฟังก์ชั่นของวาล์วความปลอดภัยคือการป้องกันแรงดันปานกลางในท่อหรืออุปกรณ์จากค่าเกินกว่าค่าที่ระบุเพื่อให้บรรลุวัตถุประสงค์ การป้องกันความปลอดภัย
(4) ประเภทการปรับ: เช่นวาล์วควบคุมวาล์วคันเร่งและวาล์วลดแรงดันฟังก์ชั่นของมันคือการปรับความดันการไหลและพารามิเตอร์อื่น ๆ ของสื่อ
(5) ประเภทการเบี่ยงเบน: เช่นวาล์วแจกจ่ายวาล์วสามทางกับดักไอน้ำ ฟังก์ชั่นของมันคือการกระจายแยกหรือผสมสื่อในไปป์ไลน์
(6) หมวดหมู่วัตถุประสงค์พิเศษ: เช่นวาล์ว pigging, วาล์วระบายอากาศ, วาล์วเป่า, วาล์วไอเสีย, ตัวกรอง ฯลฯ วาล์วไอเสียเป็นส่วนประกอบเสริมที่ขาดไม่ได้ในระบบท่อและใช้กันอย่างแพร่หลายในหม้อไอน้ำเครื่องปรับอากาศน้ำมันและน้ำมัน ก๊าซน้ำประปาและท่อระบายน้ำ มันมักจะติดตั้งที่ความสูงหรือข้อศอกของผู้บังคับบัญชา ฯลฯ เพื่อกำจัดก๊าซส่วนเกินในท่อปรับปรุงประสิทธิภาพของท่อและลดการใช้พลังงาน
ตามวิธีการขับขี่มันจะถูกแบ่งออกเป็นวาล์วอัตโนมัติวาล์วขับเคลื่อนพลังงานและวาล์วแมนนวล:
(1) วาล์วอัตโนมัติหมายถึงวาล์วที่ไม่ต้องการแรงภายนอกในการขับขี่ แต่ต้องอาศัยพลังงานของสื่อเองเพื่อให้วาล์วทำหน้าที่ เช่นวาล์วความปลอดภัยวาล์วลดแรงดันกับดักไอน้ำตรวจสอบวาล์ววาล์วควบคุมอัตโนมัติ ฯลฯ
(2) วาล์วที่ขับเคลื่อนด้วยพลังงาน: วาล์วที่ขับเคลื่อนด้วยพลังงานสามารถขับเคลื่อนด้วยแหล่งพลังงานต่าง ๆ แบ่งออกเป็นวาล์วไฟฟ้าวาล์วนิวเมติกวาล์วไฮดรอลิกและอื่น ๆ วาล์วไฟฟ้า: วาล์วที่ขับเคลื่อนด้วยไฟฟ้า วาล์วนิวเมติก: วาล์วที่ทำงานโดยใช้อากาศอัด วาล์วไฮดรอลิก: วาล์วที่ทำงานด้วยแรงดันไฮดรอลิกเช่นน้ำมัน
(3) Manual Valve: Manual Valve ใช้ handwheel, handle, คันโยกและเฟืองเพื่อควบคุมการกระทำของวาล์วโดยกำลังคน เมื่อวาล์วเปิดและแรงบิดปิดมีขนาดใหญ่ตัวลดเกียร์เกียร์หรือหนอนสามารถตั้งค่าระหว่าง handwheel และก้านวาล์ว หากจำเป็นสามารถใช้เพลาร่วมและไดรฟ์สากลสำหรับการทำงานระยะไกล
การเชื่อมต่อวาล์ว
1. การเชื่อมต่อหน้าแปลน:
ประการที่สองการเชื่อมต่อคลิป:
3. การเชื่อมต่อการเชื่อมก้น:
4. การเชื่อมต่อแบบเธรด:
5. การเชื่อมต่อแขนเสื้อ:
6. การเชื่อมต่อหนีบ:
7. การเชื่อมต่อที่แน่นหนาภายใน:
การบำรุงรักษาวาล์วทุกวัน
1. วาล์วควรเก็บไว้ในห้องที่แห้งและมีการระบายอากาศและปลายทั้งสองของทางเดินจะต้องถูกบล็อก
2. วาล์วที่เก็บไว้เป็นเวลานานควรตรวจสอบอย่างสม่ำเสมอควรนำสิ่งสกปรกออกและควรใช้น้ำมันต่อต้านความทนทานกับพื้นผิวการประมวลผล
3. หลังจากการติดตั้งควรทำการตรวจสอบเป็นประจำ รายการตรวจสอบหลัก:
(1) การสึกหรอของพื้นผิวการปิดผนึก
(2) การสึกหรอของด้ายสี่เหลี่ยมคางหมูของลำต้นและก้านน็อต
(3) การบรรจุนั้นล้าสมัยและไม่ถูกต้องหรือไม่หากได้รับความเสียหายควรเปลี่ยนในเวลา
(4) หลังจากได้รับการซ่อมแซมและประกอบวาล์วแล้วควรทำการทดสอบประสิทธิภาพการปิดผนึก
วาล์วที่ใช้งานชิ้นส่วนวาล์วทุกชนิดควรเสร็จสมบูรณ์และไม่บุบสลาย สลักเกลียวบนหน้าแปลนและตัวยึดนั้นขาดไม่ได้เธรดควรจะไม่บุบสลายและไม่อนุญาตให้คลาย หากพบว่าน๊อตแน่นบนมือนั้นจะหลวมควรจะแน่นในเวลาเพื่อหลีกเลี่ยงการเสียดสีของการเชื่อมต่อหรือการสูญเสียของ handwheel และแผ่นป้าย หาก Handwheel หายไปจะไม่ได้รับอนุญาตให้แทนที่ด้วยประแจที่ปรับได้และควรจะเสร็จทันเวลา ต่อมการบรรจุไม่ได้รับอนุญาตให้เบ้หรือไม่มีการกวาดล้างล่วงหน้า สำหรับวาล์วในสภาพแวดล้อมที่ปนเปื้อนด้วยฝนหิมะฝุ่นละอองทรายและมลพิษอื่น ๆ ควรติดตั้งฝาครอบป้องกันบนก้านวาล์ว สเกลบนวาล์วควรยังคงสมบูรณ์ถูกต้องและชัดเจน ตราประทับตะกั่วหมวกและอุปกรณ์เสริมลมของวาล์วควรจะเสร็จสมบูรณ์และไม่บุบสลาย แจ็คเก็ตฉนวนควรปราศจากรอยบุบและรอยแตก
มันไม่ได้รับอนุญาตให้เคาะยืนหรือสนับสนุนวัตถุหนักบนวาล์วในการทำงาน โดยเฉพาะอย่างยิ่งวาล์วที่ไม่ใช่โลหะและวาล์วเหล็กหล่อมันเป็นสิ่งต้องห้ามมากขึ้น
