ข้อต่อการขยายตัวของยาง ANSI/ข้อต่อท่อยางขยาย

ข้อต่อที่อ่อนนุ่มของยาง ANSI ยังเป็นที่รู้จักกันในนามข้อต่ออ่อนนุ่มของยาง ANSI, โช้คอัพช็อต, ข้อต่อการขยายตัว, โช้คอัพท่อ, โช้คอัพช็อตและข้อต่ออ่อน มันสามารถลดการสั่นสะเทือนและเสียงรบกวนของท่อและมีบทบาทบางอย่างในการชดเชยการขยายตัวทางความร้อนและการหดตัวที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

ข้อต่ออ่อนของยาง ANSI แบ่งออกเป็นสองประเภท: ข้อต่ออ่อนนุ่มของเท้าศูนย์กลางความเข้มข้นและข้อต่อที่อ่อนนุ่มลดลงของยาง ในหมู่พวกเขาข้อต่อที่ลดลงของยางที่มีศูนย์กลางที่ใช้เทคโนโลยีการผลิตขั้นสูงชั้นด้านในจะอยู่ภายใต้แรงดันสูงในระหว่างกระบวนการผลิตและผ้าสายไนล่อนจะดีกว่ากับชั้นยางและมีความดันในการทำงานที่สูงขึ้น ข้อต่อยางที่ยืดหยุ่น มันเป็นข้อต่อท่อที่มีความยืดหยุ่นสูงความหนาแน่นของอากาศสูงความต้านทานปานกลางและความต้านทานต่อสภาพอากาศ
ข้อต่อที่มีความยืดหยุ่นของยาง ANSI นั้นประกอบด้วย: ชั้นในคือคอลลอยด์ชั้นกลางจะถูกเสริมด้วย SNT ซีรีย์ไนลอน 66 สายไฟอุตสาหกรรมความแข็งแรงสูงเป็นพิเศษและชั้นยางด้านนอกจะถูกรวมเข้าด้วยกัน ของหน้าแปลนโลหะ
พารามิเตอร์หลักของข้อต่อ Soft ยาง ANSI
ความดันในการทำงาน: 0.6MPA, 1.0MPA, 1.6MPA, 2.5MPA
อุณหภูมิในการทำงาน: -40 องศาถึง 80 องศา (ยังสามารถประมวลผลข้อต่ออ่อนของยางที่ทนต่ออุณหภูมิสูงได้)
เส้นผ่านศูนย์กลางเล็กน้อย: DN32-DN1000
วัสดุของชิ้นส่วนหลัก
Ball Body: NR, CR, IIR, NBR, FKM, EPDM
ซับในด้านในและด้านนอก: NR, CR, IIR, NBR, FKM, EPDM, PTFE
เฟรมหลัก: สายไนล่อน
flanges สำหรับข้อต่อยาง: เหล็กหล่อ, เหล็กกล้าคาร์บอนปลอมแปลง (Q235), สแตนเลส (201, 304, 316, 321), พลาสติก (PVC, PPC)
ข้อต่อยาง ANSI มีการใช้กันอย่างแพร่หลายในสารเคมีการก่อสร้างน้ำประปาการระบายน้ำปิโตรเลียมอุตสาหกรรมแสงและหนักการแช่แข็งการสุขาภิบาลการประปาการป้องกันอัคคีภัยพลังงานไฟฟ้าและโครงการพื้นฐานอื่น ๆ เหมาะสำหรับท่อที่มีการสั่นสะเทือนขนาดใหญ่และการเปลี่ยนแปลงบ่อยครั้ง เย็นและความร้อน
ANSI Single Sphere Rubber Soft, วัสดุยางที่ใช้แตกต่างกันสามารถเล่นบทบาทที่แตกต่างกันได้:
1. Natural Rubber NR (เหนือน้ำต่ำกว่า 80 องศา)
2. EPDM (อุณหภูมิสูงต่ำกว่า 150 องศาความต้านทานกรดและอัลคาไลความต้านทานการกัดกร่อน, desulfurization โรงไฟฟ้า, สารละลายมะนาว, ก๊าซ, ฯลฯ )
3. Nitrile Butadiene ยาง NBR (ความต้านทานน้ำมันรวมถึงน้ำมันไฮดรอลิก, น้ำมันก๊าดและน้ำมันอื่น ๆ , ความต้านทานอุณหภูมิสูงต่ำกว่า 150 องศา)
4. ยางทนต่อการสึกหรอ TZ (ทนต่อการสึกหรอโดยทั่วไปใช้ในอุตสาหกรรมการทำเหมืองท่อสื่อละเอียด)
5. ยางพิเศษ (อิมัลชัน, กรดซัลฟูริกและสื่อพิเศษอื่น ๆ )
6, เรียงรายด้วย tetrafluoroethylene (เรียงรายไปด้วยวัสดุ polytetrafluoroethylene ซึ่งสามารถต้านทานกรดที่แข็งแรง, อัลคาไลที่แข็งแรง, อิมัลชัน, กรดซัลฟิวริกเจือจาง, ความต้านทานการสึกหรอ, ความต้านทานอุณหภูมิสูง 200 องศา, ความต้านทานอุณหภูมิต่ำ 100 องศาและอุตสาหกรรมพิเศษอื่น ๆ

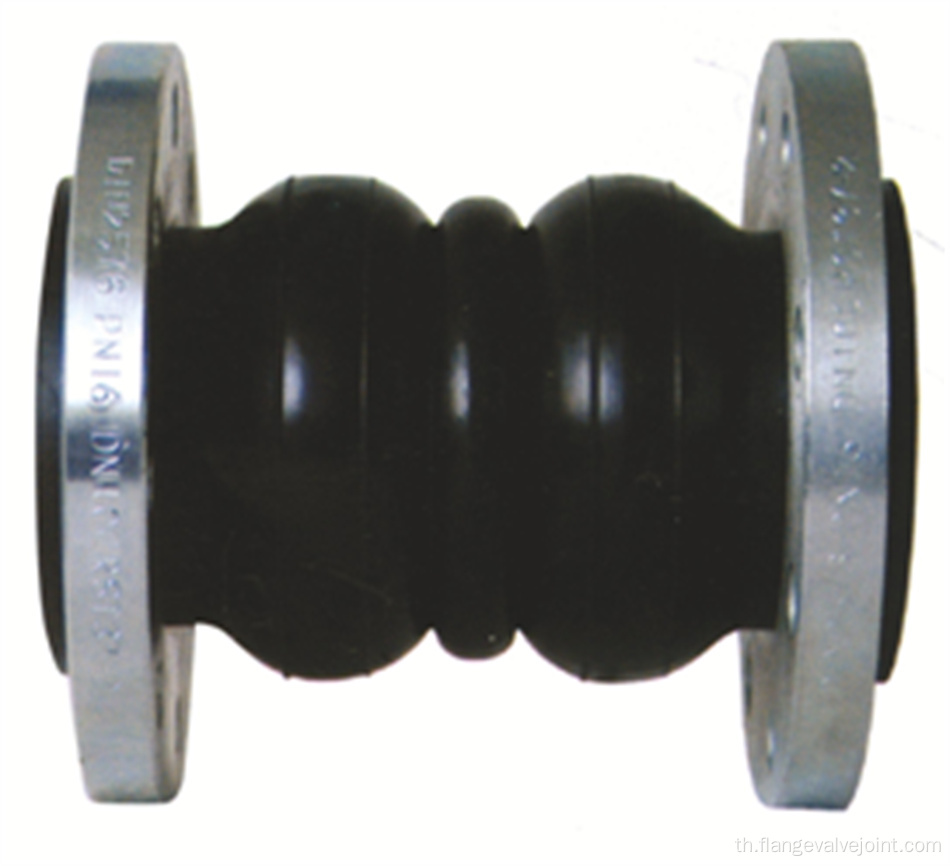

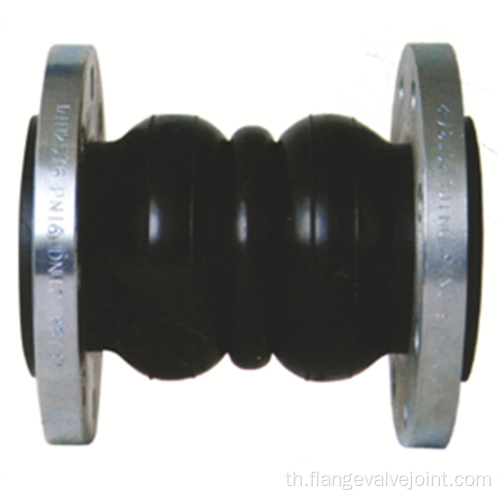

ANSI Double Sphere Rubber Soft Soft แก้ท่อระเบิดและความเสียหายต่ออุปกรณ์เชื่อมต่อไปป์ไลน์ที่เกิดจากการขยายตัวทางความร้อนและการหดตัวของความเย็นด้วยการออกแบบที่เป็นเอกลักษณ์โครงสร้างใหม่และประสิทธิภาพการปิดผนึกที่ดีช่วยปรับปรุงอายุการใช้งานของท่อและการป้องกันอุปกรณ์ได้อย่างมีประสิทธิภาพ เมื่อเทียบกับทรงกลมเดี่ยวทรงกลมคู่มีจำนวนเงินชดเชยที่มากขึ้น มีการใช้กันอย่างแพร่หลายในระบบท่อต่างๆ การเชื่อมต่อกับปั๊มและวาล์วอุปกรณ์ดับเพลิงท่อที่มีการสั่นสะเทือนขนาดใหญ่และท่อที่มีการเปลี่ยนแปลงบ่อยครั้งในความเย็นและความร้อน ส่วนใหญ่ใช้สำหรับการยกและลำเลียงน้ำดิบและน้ำเสียน้ำให้อาหารและน้ำเย็นไหลเวียนในโรงไฟฟ้าความร้อนอุตสาหกรรมโลหะน้ำคอนเดนเสทการขนส่งท่อส่งสารเคมีในอุตสาหกรรมเคมีการระบายความร้อนการเจือจางในอุตสาหกรรม petrochemical และอุตสาหกรรมอื่น ๆ การเชื่อมต่อที่ยืดหยุ่น เนื่องจากยางมีความต้านทานการสึกหรอสูงจึงเหมาะสำหรับการขนส่งอุณหภูมิต่ำของเม็ดและแป้งและไอในทุกอุตสาหกรรม
