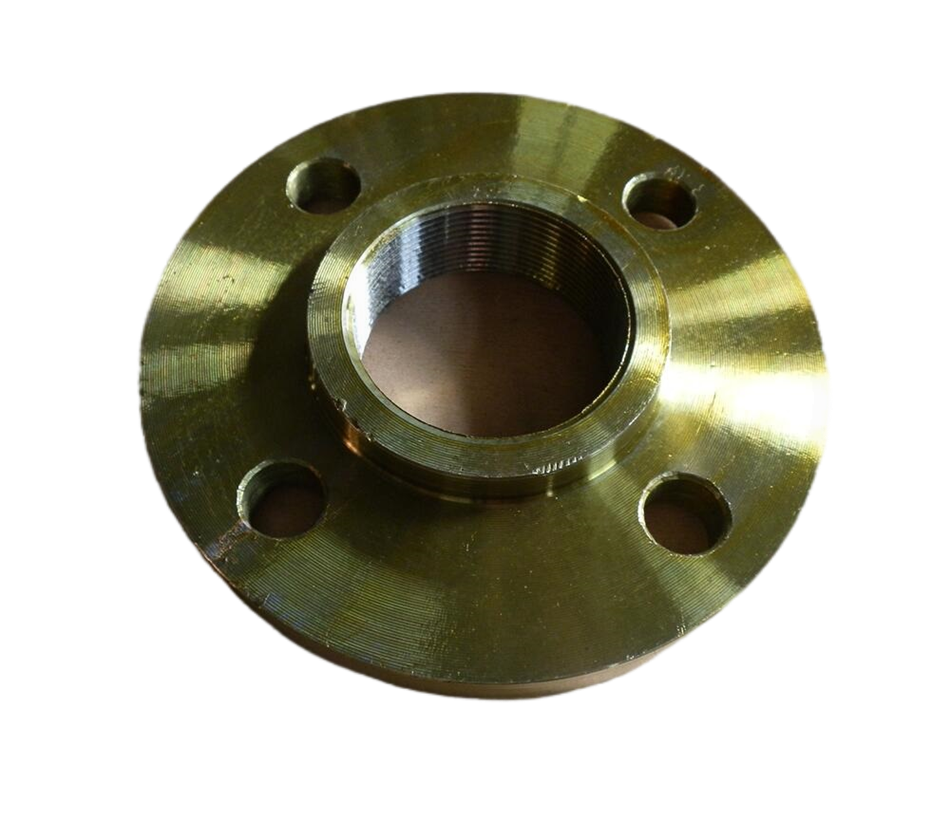

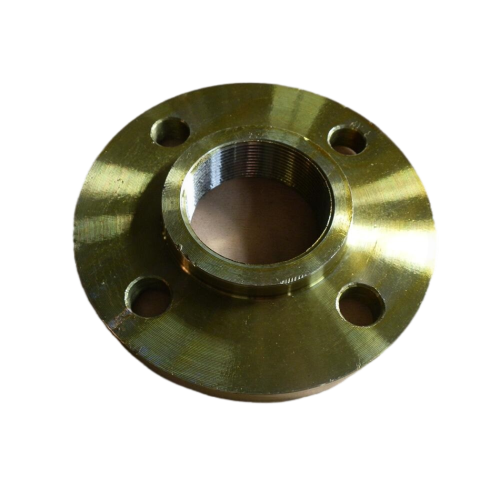

BS4504 DIN EN1092-1 ลื่นบนหน้าแปลนจาน

หน้าแปลนเหล็กแบน BS4504 เป็นหน้าแปลนที่ใช้กันอย่างแพร่หลายมากที่สุดในทุกสายพันธุ์และบัญชีหน้าแปลนแบนประมาณ 70% ของหน้าแปลนท่อ BS4504 Flange Standard เป็นหนึ่งในมาตรฐานหน้าแปลนที่เก่าแก่ที่สุดในโลก หน้าแปลนส่วนใหญ่ที่ใช้กันทั่วไปในวิศวกรรมเป็นหน้าแปลนแบน โดยเฉพาะอย่างยิ่งหน้าแปลน PN10 PN16 หน้าแปลนแบนต่ำ PN16 เป็นหน้าแปลนทั่วไปและมีประโยชน์มากที่สุด
หน้าแปลนเหล็กแบน BS4504 เป็นวิธีการเชื่อมต่อท่อ, วาล์ว, ปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ มันอำนวยความสะดวกในการทำความสะอาดการตรวจสอบและการบำรุงรักษาท่อ ลดต้นทุนทางวิศวกรรม
เชื่อมหน้าแปลนแบน BS4504 กับท่ออย่างสม่ำเสมอจากนั้นยึดการเชื่อมต่อกับสลักเกลียวเพื่อเชื่อมต่อไปป์ไลน์วาล์วปั๊มและอุปกรณ์เสริมอื่น ๆ อย่างมีประสิทธิภาพเพื่อให้ท่อทั้งหมดรวมเข้าด้วยกันและเริ่มทำงานตามปกติ
หน้าแปลนแบนเป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายที่สุดในระบบท่อและอุปกรณ์ของเครื่องจักรอุตสาหกรรมเคมีอนุรักษ์น้ำพลังงานไฟฟ้าการต่อเรือเครื่องปรับอากาศและแผนกอื่น ๆ
หน้าแปลนของเราได้มาตรฐานในวัสดุแปรรูปอย่างประณีตและราคาตามความต้องการของตลาด ตามความต้องการของตลาดที่แตกต่างกันและลูกค้าที่แตกต่างกันการผลิตที่มีรูปร่างพิเศษสามารถตอบสนองความต้องการของลูกค้าและตลาดสำหรับหน้าแปลนที่แตกต่างกัน และเราจะแจ้งให้ลูกค้าทราบถึงความต้องการของตลาดเพื่อให้พวกเขาสามารถขยายตลาดได้อย่างรวดเร็ว
ประเภทของหน้าแปลนแบน BS4504:
ตามโมเดลสามารถแบ่งออกเป็น: Type 101 PL, Type 105 Blind,
ตามรูปร่างมันสามารถแบ่งออกเป็น: หน้าแปลน FF/PL, หน้าแปลน RF, หน้าแปลนตาบอด, หน้าแปลน RF แบบลื่น
ตามความดันสามารถแบ่งออกเป็น PN16 PN10. PN25, PN40, PN63, PN100
ตามกระบวนการมันสามารถแบ่งออกเป็น: หน้าแปลนปลอม, หน้าแปลนหล่อ, หน้าแปลนแผ่นเหล็ก
ตามที่วัสดุสามารถแบ่งออกเป็น: หน้าแปลนเหล็กคาร์บอน, หน้าแปลนสแตนเลส, หน้าแปลนเหล็กโลหะผสม
BS4504 กระบวนการผลิตหน้าแปลนแบน:
ตามกระบวนการมันสามารถแบ่งออกเป็น: หน้าแปลนปลอม, หน้าแปลนหล่อ, หน้าแปลนแผ่นเหล็ก
ตามที่วัสดุสามารถแบ่งออกเป็น: หน้าแปลนเหล็กคาร์บอน, หน้าแปลนสแตนเลส, หน้าแปลนเหล็กโลหะผสม
กระบวนการผลิตหน้าแปลน:
1) A: หน้าแปลนปลอม
เห็นข้อกำหนดที่แตกต่างกันและโมเดลลงในช่องว่างของหน้าแปลนเพิ่มลงในเตาหลอมที่มีการก่อกวนและให้ความร้อนเป็น 1,000 องศาเพื่อนำออกมาจากนั้นจึงปลอมช่องว่างของหน้าแปลนเป็นหน้าแปลนวงแหวนโดยการปลอมแปลงเครื่องจักร แผ่นร่อง
ใส่แผ่นเหล็กลงในเครื่องเจาะใส่ลงในแม่พิมพ์ที่สอดคล้องกันและเจาะลงในหน้าแปลนวงแหวนโดยตรง
C: หน้าแปลนหล่อ
ใส่เศษเหล็กคาร์บอนต่ำลงในเตาเผาความถี่ระดับกลางและให้ความร้อนเป็น 1200-1500 เทลงในแม่พิมพ์
ประเภทคือหน้าแปลนวงแหวนว่างเปล่า
2) หน้าแปลนวงแหวนที่เกิดขึ้นนั้นถูกประมวลผลเป็นหน้าแปลนวงแหวนบนเครื่องมือเครื่อง CNC ตามรูปวาดจากนั้นหน้าแปลนจะถูกเจาะด้วยเครื่องเจาะ CNC ตามข้อกำหนดการวาดและผลิตภัณฑ์สำเร็จรูปเสร็จสมบูรณ์
3) สำหรับผลิตภัณฑ์หน้าแปลนที่เสร็จแล้วความหนาเส้นผ่าศูนย์กลางรูระยะทางกลางเส้นผ่านศูนย์กลางด้านในและด้านนอกของหน้าแปลนจะต้องตรวจสอบตามข้อกำหนดการวาด

4) พิมพ์หน้าแปลนที่ผ่านการตรวจสอบบนหน้าของหน้าแปลนตามข้อกำหนดของลูกค้าและทำการรักษาด้วยการรักษาความร้อนตามหน้าแปลนตามข้อกำหนดของลูกค้า 1: ทาสี 2: น้ำมันต่อต้านทรัพยากร 3 : ชุบสังกะสีแล้วติดตั้ง ในกล่องไม้สำหรับการจัดส่ง
