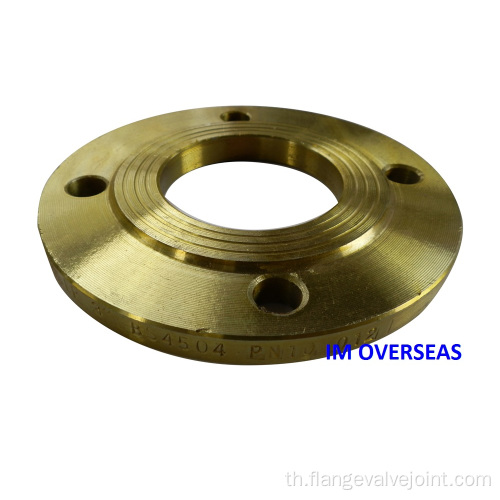

din bs en 1092-1 flanges

EN1092-1 หน้าแปลนเหล็กคาร์บอนเป็นมาตรฐานยุโรป EN1092-1 หมายถึงเหล็กกล้าคาร์บอนและเป็นหนึ่งในหน้าแปลนที่ใช้มากที่สุดในโลก มาตรฐานถูกนำมาใช้พร้อมกันโดยตลาด โดยปกติแล้วหน้าแปลน PN10 แรงดันต่ำ PN16 หน้าแปลนเป็นสองสายพันธุ์ที่พบมากที่สุดและใช้กันมากที่สุด
หน้าแปลนเหล็กคาร์บอน EN1092-1 เป็นอุปกรณ์ท่อที่เชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ ให้ความสะดวกสบายสำหรับการทำความสะอาดการตรวจสอบและการบำรุงรักษาท่อ
เมื่อใช้แล้วหน้าแปลนเหล็กคาร์บอน EN1092-1 จะถูกเชื่อมอย่างสม่ำเสมอกับท่อแล้วยึดด้วยสลักเกลียวเพื่อเชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์เสริมอุปกรณ์อื่น ๆ อย่างมีประสิทธิภาพ
มันเป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายในระบบท่อและอุปกรณ์ของเครื่องจักรปิโตรเลียมอุตสาหกรรมเคมีอนุรักษ์น้ำพลังงานไฟฟ้าการต่อเรือและแผนกอื่น ๆ
หน้าแปลนของเราทำจากวัสดุมาตรฐานแปรรูปอย่างประณีตและราคาตามความต้องการของตลาด ตามความต้องการของตลาดที่แตกต่างกันและลูกค้าที่แตกต่างกันเราดำเนินการสร้างและการผลิตพิเศษซึ่งสามารถตอบสนองความต้องการของลูกค้าและตลาดสำหรับหน้าแปลนที่แตกต่างกัน และเราจะแจ้งให้ลูกค้าทราบถึงความต้องการของตลาดเพื่อให้พวกเขาสามารถขยายตลาดได้อย่างรวดเร็ว
ประเภทของหน้าแปลน EN1092:
ตามรุ่นสามารถแบ่งออกเป็น: type 01, type02, type 11, type 13, type 05
ตามรูปร่างมันสามารถแบ่งออกเป็น: ff หน้าแปลน, หน้าแปลน RF, หน้าแปลนตาบอด, wn, wn,
ตามความดันสามารถแบ่งออกเป็น PN16 PN10. PN25, PN40, PN60
ตามกระบวนการมันสามารถแบ่งออกเป็น: หน้าแปลนปลอม, หน้าแปลนหล่อ, หน้าแปลนแผ่นเหล็ก
ตามที่วัสดุสามารถแบ่งออกเป็น: หน้าแปลนเหล็กคาร์บอน, หน้าแปลนสแตนเลส, หน้าแปลนเหล็กโลหะผสม
ขั้นตอนการผลิตหน้าแปลนการปลอม:
1) การตัดข้อกำหนดและโมเดลที่แตกต่างกันเป็นช่องว่างของหน้าแปลนเพิ่มพวกเขาลงในเตาหลอมที่มีการก่อการร้ายและให้ความร้อนเป็น 1,000 องศาแล้วนำออกมาจากนั้นจึงหลอมช่องว่างของหน้าแปลนลงในหน้าแปลนวงแหวนผ่านเครื่องปลอม
2) หน้าแปลนแหวนปลอมนั้นถูกประมวลผลเป็นหน้าแปลนวงแหวนบนเครื่องมือเครื่อง CNC ตามรูปวาดจากนั้นหน้าแปลนจะถูกเจาะด้วยเครื่องเจาะ CNC ตามข้อกำหนดการวาดและผลิตภัณฑ์สำเร็จรูปเสร็จสมบูรณ์
3) สำหรับผลิตภัณฑ์หน้าแปลนที่เสร็จแล้วความหนาเส้นผ่าศูนย์กลางรูระยะทางกลางเส้นผ่านศูนย์กลางด้านในและด้านนอกของหน้าแปลนจะต้องตรวจสอบตามข้อกำหนดการวาด

4) หน้าแปลนที่ผ่านการตรวจสอบจะถูกพิมพ์บนใบหน้าท้ายของหน้าแปลนตามข้อกำหนดของลูกค้าและหน้าแปลนจะได้รับการรักษาด้วยการต่อต้านการรักษาตามความต้องการของลูกค้า 1: ทาสี 2: Anti- น้ำมันสนิม 3: ชุบสังกะสีแล้วติดตั้ง ในกล่องไม้สำหรับการจัดส่ง

TYPE		Size	Pressure	Material
TYPE 01	FLAT	DN15-DN2000	PN6-PN100	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 11	WELDING NECK	DN15-DN2000	PN6-PN40	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 05	BLIND	DN15-DN2000	PN6-PN100	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 13	THREADED	DN15-DN2000	PN6 -PN40	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
