DIN2616 ลดการติดตั้งท่อเหล็กคาร์บอน

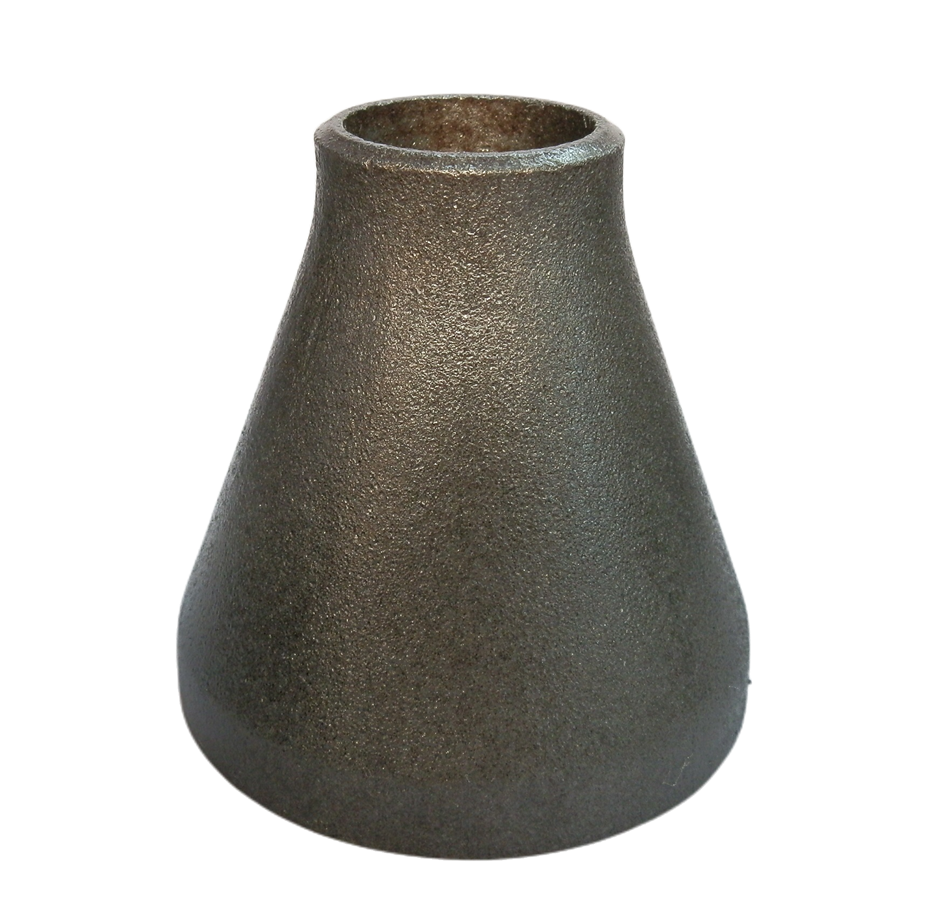

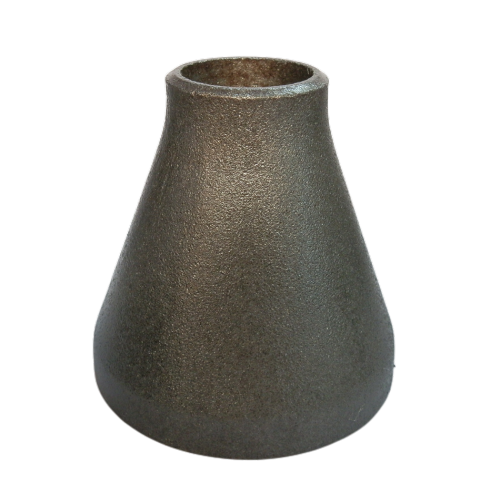

หัวเหล็กคาร์บอน DIN2616 ทำจากท่อกลมเหล็กคาร์บอนคุณภาพสูงซึ่งเป็นท่อที่ใช้กันอย่างแพร่หลายในอุปกรณ์เหล็กคาร์บอน หัวเหล็กคาร์บอน DIN2616 ทำโดยการตัดท่อเหล็กลงในส่วนท่อตามความต้องการวางลงในความถี่ระดับกลางดันเตาเผาและให้ความร้อนและดัน
ตามรูปร่างที่แตกต่างกันมันแบ่งออกเป็นสองประเภท: หัวขนาดศูนย์กลางและหัวขนาดผิดปกติ ศูนย์กลางหมายความว่าจุดกึ่งกลางของวงกลมที่ปลายทั้งสองของหลอดอยู่บนเส้นตรงเดียวกันซึ่งเรียกว่าหัวศูนย์กลางและในทางกลับกันหัวประหลาด หัวขนาดเรียกว่าตัวลดและตัวลด
เมื่อใช้งานตามข้อกำหนดการก่อสร้าง 1: เชื่อมข้อศอกโดยตรงกับท่อ 2: เชื่อมหน้าแปลนที่ปลายทั้งสองของข้อศอกอย่างสม่ำเสมอและเชื่อมต่อกับสลักเกลียวเพื่อให้ท่อทั้งหมดรวมและเริ่มทำงานตามปกติ
หัวเหล็กคาร์บอน DIN2616 ใช้สำหรับการเชื่อมต่อระหว่างท่อของเส้นผ่านศูนย์กลางสองเส้นที่แตกต่างกัน มันถูกใช้อย่างกว้างขวางในน้ำ, เครื่องดื่ม, เบียร์, อาหาร, ปิโตรเคมี, พลังงานนิวเคลียร์, เครื่องจักร, อุปกรณ์การแพทย์, ปุ๋ย, การต่อเรือ, การกันน้ำและระบบท่ออื่น ๆ มีการใช้กันอย่างแพร่หลายในระบบท่อและอุปกรณ์ของเครื่องจักรปิโตรเลียมอุตสาหกรรมเคมีอนุรักษ์น้ำพลังงานไฟฟ้าการต่อเรือเครื่องปรับอากาศและแผนกอื่น ๆ
ประเภทของหัวเหล็กคาร์บอน DIN2616:
ตามมาตรฐานสามารถแบ่งออกเป็น: DIN2616
ตามแรงกดดันมันสามารถแบ่งออกเป็น: sch10, sch20, sch30,
ตามรูปร่างสามารถแบ่งออกเป็น: หัวขนาดศูนย์กลางหัวขนาดผิดปกติ
ตามกระบวนการมันสามารถแบ่งออกเป็น: การผลักกดกด
ตามวัสดุสามารถแบ่งออกเป็น: ASTM/ASME A234 WPB, WPC, 20#, Q235, Q345, 16MN
ตามรัศมีของความโค้งมันสามารถแบ่งออกเป็นข้อศอกรัศมียาวและข้อศอกรัศมีสั้น ข้อศอกรัศมียาวหมายถึงเส้นผ่านศูนย์กลางภายนอกของท่อที่มีรัศมีความโค้งเท่ากับ 1.5 เท่านั่นคือ r = 1.5d; ข้อศอกรัศมีสั้นหมายถึงรัศมีของความโค้งเท่ากับเส้นผ่านศูนย์กลางด้านนอกของท่อนั่นคือ r = 1.0d (D คือเส้นผ่านศูนย์กลางของข้อศอกและ R คือรัศมีของความโค้ง)

กระบวนการผลิตหัวเหล็กคาร์บอน DIN2616
หัวขนาดใหญ่และขนาดเล็ก (ตัวลด) เป็นแบบพอดีกับเส้นผ่านศูนย์กลางท่อ กระบวนการขึ้นรูปที่ใช้กันทั่วไปคือการลดขนาดเส้นผ่าศูนย์กลางการขยายเส้นผ่านศูนย์กลางการกดหรือการลดขนาดเส้นผ่าศูนย์กลางและการขยายขนาดเส้นผ่าศูนย์กลางและการปั๊มยังสามารถใช้สำหรับการลดท่อของข้อกำหนดบางประการ
1: ใส่ท่อเหล็กคุณภาพสูงและวัตถุดิบตามขนาดที่ต้องการ
. การลดขนาด/เส้นผ่านศูนย์กลางการขยายตัว
กระบวนการลดขนาดเส้นผ่าศูนย์กลางของหัวขนาดใหญ่และขนาดเล็กคือการวางท่อว่างเปล่าด้วยเส้นผ่านศูนย์กลางเท่ากับปลายขนาดใหญ่ของหัวขนาดใหญ่และขนาดเล็กลงในรูปแบบที่ก่อตัวขึ้นและกดตามแนวแกนของท่อว่างเปล่าโลหะ เคลื่อนที่ไปตามโพรงตายและหดตัวเป็นรูปแบบ ตามขนาดของเส้นผ่านศูนย์กลางการลดลงของตัวลดมันจะถูกแบ่งออกเป็นหนึ่งการกดหรือการสร้างการกดหลายครั้ง
ข. การตอก
นอกเหนือจากการใช้ท่อเหล็กเป็นวัตถุดิบในการผลิตหัวขนาดใหญ่และขนาดเล็กแล้วหัวขนาดใหญ่และขนาดเล็กของข้อกำหนดบางอย่างสามารถผลิตได้โดยการปั๊มและก่อตัวด้วยแผ่นเหล็ก รูปร่างของตายที่ใช้สำหรับการวาดภาพได้รับการออกแบบโดยอ้างอิงถึงขนาดของพื้นผิวด้านในของหัวขนาดใหญ่และขนาดเล็กและแผ่นเหล็กที่ว่างเปล่าจะถูกต่อยและยืดโดยตาย
2: ใส่หัวรูปลงในสื่อเพื่อสร้าง
3: ทำให้หัวรูปว่างเปล่าผ่านเครื่องกลึง CNC พิเศษสำหรับอุปกรณ์ท่อตามรูปวาด การประมวลผลร่องการเชื่อมจะดำเนินการที่ปลายทั้งสองของข้อศอกว่างและมุมที่แน่นอนจะถูกสงวนไว้ด้วยขอบที่แน่นอนและช่วงมุมและช่วงเบี่ยงเบนจะถูกนำไปใช้อย่างเคร่งครัดตามข้อกำหนดของภาพวาด
4: วางช่องว่างรูปทรงและเอียงลงในพื้นผิวของอุปกรณ์ท่อที่จะถูกยิงระเบิดด้วยเครื่องยิงกระสุนเพื่อถอดสเกลเหล็กออกไซด์บนพื้นผิวด้านในและด้านนอก
5: ตรวจสอบผลิตภัณฑ์สำเร็จรูปที่มีขนาดและหัวตามข้อกำหนดของการวาดภาพสำหรับความหนาและรัศมีของนิ้ว
6: พิมพ์ข้อศอกที่ผ่านการรับรองบนใบหน้าปลายตามความต้องการของลูกค้ารวมถึงขนาดจำนวนเหล็กหมายเลขแบทช์และการระบุตัวตน และตามความต้องการของลูกค้าข้อศอกจะได้รับการรักษาด้วยการรักษาด้วยการต่อต้านความแข็งแกร่ง 1: สี, 2: น้ำมันต่อต้านความร้อนแล้วใส่ลงในกล่องไม้หรือพาเลทไม้สำหรับการขนส่ง
