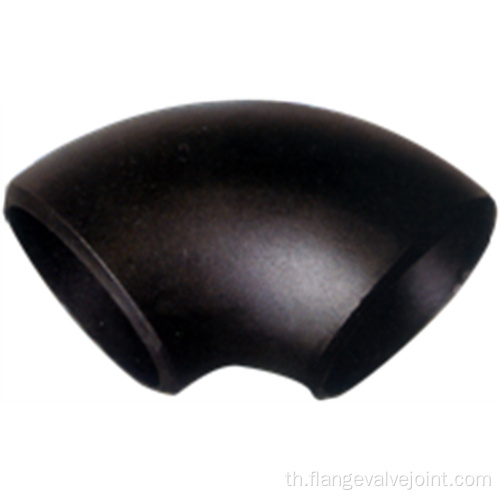

ANSI B16.9 คาร์บอนเหล็กก้นข้อศอก

ANSI B16.9 SCH40 STD Elbow เป็นหนึ่งในอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายที่สุดในอุปกรณ์ท่อเหล็กคาร์บอน ANSI B16.9 SCH40 STD Elbow Elbow ทำโดยการตัดท่อเหล็กลงในส่วนท่อตามข้อกำหนดทำให้มันเข้าไปในความถี่ระดับกลางดันเตาเผาและให้ความร้อนและผลักมัน
ฟังก์ชั่นหลักของข้อศอก ANSI B16.9 SCH40 STD คือการรวมเข้ากับท่อเหล็กหรือหน้าแปลนที่จุดเปลี่ยนของระบบท่อเพื่อเชื่อมต่อสองท่อของเส้นผ่านศูนย์กลางเล็กน้อยเพื่อให้ท่อสามารถ 90 °, 45 °, 180 °และองศาต่างๆ เทิร์น เปลี่ยนทิศทางของท่อ ความดันเล็กน้อยคือ 1-1.6MPA
เนื่องจากประสิทธิภาพที่ครอบคลุมที่ดีของ ANSI B16.9 SCH40 STD Elbows, Elbows เหล็กกล้าคาร์บอนถูกนำมาใช้กันอย่างแพร่หลายในน้ำ, เครื่องดื่ม, เบียร์, อาหาร, ปิโตรเคมี, พลังงานนิวเคลียร์, เครื่องจักร, อุปกรณ์การแพทย์, ปุ๋ย, การต่อเรือ จำนวนข้อศอกถูกใช้ในระบบท่อซึ่งสามารถแบ่งออกเป็น 15, 30, 45, 60, 90, 180 คะแนนตามมุมซึ่ง 45 °, 90 °และ 180 °เป็นที่ใช้กันมากที่สุด
เมื่อใช้ตามข้อกำหนดการก่อสร้างที่จุดเปลี่ยนของไปป์ไลน์ 1: เชื่อมข้อศอกโดยตรงไปยังท่อ 2: เชื่อมหน้าแปลนที่ปลายทั้งสองของข้อศอกอย่างสม่ำเสมอและเชื่อมต่อกับสลักเกลียวเพื่อให้ท่อทั้งหมดรวมและเริ่มทำงานตามปกติ
ANSI B16.9 SCH40 STD Elbow เป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายในระบบท่อและอุปกรณ์ทางวิศวกรรมขั้นพื้นฐานเช่นสารเคมีการก่อสร้างน้ำประปาการระบายน้ำปิโตรเลียมอุตสาหกรรมแสงและหนักการแช่แข็งการสุขาภิบาลการป้องกันอัคคีภัยพลังงานไฟฟ้า , การบินและอวกาศการต่อเรือและวิศวกรรมพื้นฐานอื่น ๆ
ANSI B16.9 SCH40 STD Elbow Elbow Steel Steel ติดตัวเป็นมาตรฐานในวัสดุแปรรูปอย่างประณีตและราคาตามความต้องการของตลาด ตามความต้องการของตลาดที่แตกต่างกันและลูกค้าที่แตกต่างกันการผลิตที่มีรูปร่างพิเศษสามารถตอบสนองความต้องการของลูกค้าและตลาดสำหรับหน้าแปลนที่แตกต่างกัน และเราจะแจ้งให้ลูกค้าทราบถึงความต้องการของตลาดเพื่อให้พวกเขาสามารถขยายตลาดได้อย่างรวดเร็ว
ประเภทของ ANSI B16.9 SCH40 STD Elbow:
ตามมาตรฐานสามารถแบ่งออกเป็น: Ansi B16.9 SCH40 STD Elbow
ตามแรงกดดันมันสามารถแบ่งออกเป็น: std, sch40,
ตามกระบวนการมันสามารถแบ่งออกเป็น: การผลักกดกด
ตามวัสดุสามารถแบ่งออกเป็น: ASTM/ASME A234 WPB, WPC
ตามรัศมีของความโค้งมันสามารถแบ่งออกเป็นข้อศอกรัศมียาวและข้อศอกรัศมีสั้น รัศมียาวข้อศอกหมายถึงรัศมีของความโค้งเท่ากับ 1.5 เท่าของเส้นผ่านศูนย์กลางภายนอกของท่อเช่น r = 1.5d; Radius Elbow สั้นหมายถึงรัศมีของความโค้งเท่ากับเส้นผ่านศูนย์กลางด้านนอกของท่อนั่นคือ R = 1.0d (D คือเส้นผ่านศูนย์กลางของข้อศอกและ R คือรัศมีของความโค้ง)

กระบวนการผลิตของ ANSI B16.9 SCH40 STD Elbow
1: ตัดท่อเหล็กคุณภาพสูงออกเป็นส่วน ๆ โดยเครื่องเลื่อยตามข้อกำหนดของผลิตภัณฑ์วางไว้บนเครื่องทำแบบกดให้ความร้อนในเตาความถี่ระดับกลางกดรูปทรงและใส่ข้อศอกที่เกิดขึ้นในเครื่องกดสำหรับ การสร้าง
2: ผ่านข้อศอกรูปทรงว่างเปล่าผ่านเครื่องกลึง CNC พิเศษสำหรับอุปกรณ์ท่อตามภาพวาด การประมวลผลร่องการเชื่อมจะดำเนินการที่ปลายทั้งสองของข้อศอกว่างด้วยมุมที่แน่นอนและขอบที่แน่นอนและช่วงและช่วงการเบี่ยงเบนนั้นเป็นไปตามข้อกำหนดของภาพวาดอย่างเคร่งครัด
3: วางข้อศอกไว้ว่างหลังจากสร้างและเอียงและวางลงในเครื่องยิงกระสุนสำหรับการยิงยิงบนพื้นผิวของท่อเพื่อถอดสเกลเหล็กออกไซด์บนพื้นผิวด้านในและด้านนอก
4: ผลิตภัณฑ์ข้อศอกสำเร็จรูปจะได้รับการตรวจสอบตามข้อกำหนดของการวาดภาพสำหรับความหนาและรัศมีของโค้ง

5: พิมพ์ข้อศอกที่ผ่านการรับรองบนใบหน้าปลายตามความต้องการของลูกค้ารวมถึงขนาดจำนวนเหล็กหมายเลขแบทช์และการระบุตัวตน และตามความต้องการของลูกค้าข้อศอกจะได้รับการรักษาด้วยการรักษาด้วยการต่อต้านความแข็งแกร่ง 1: สี, 2: น้ำมันต่อต้านความร้อนแล้วใส่ลงในกล่องไม้หรือพาเลทไม้สำหรับการขนส่ง
