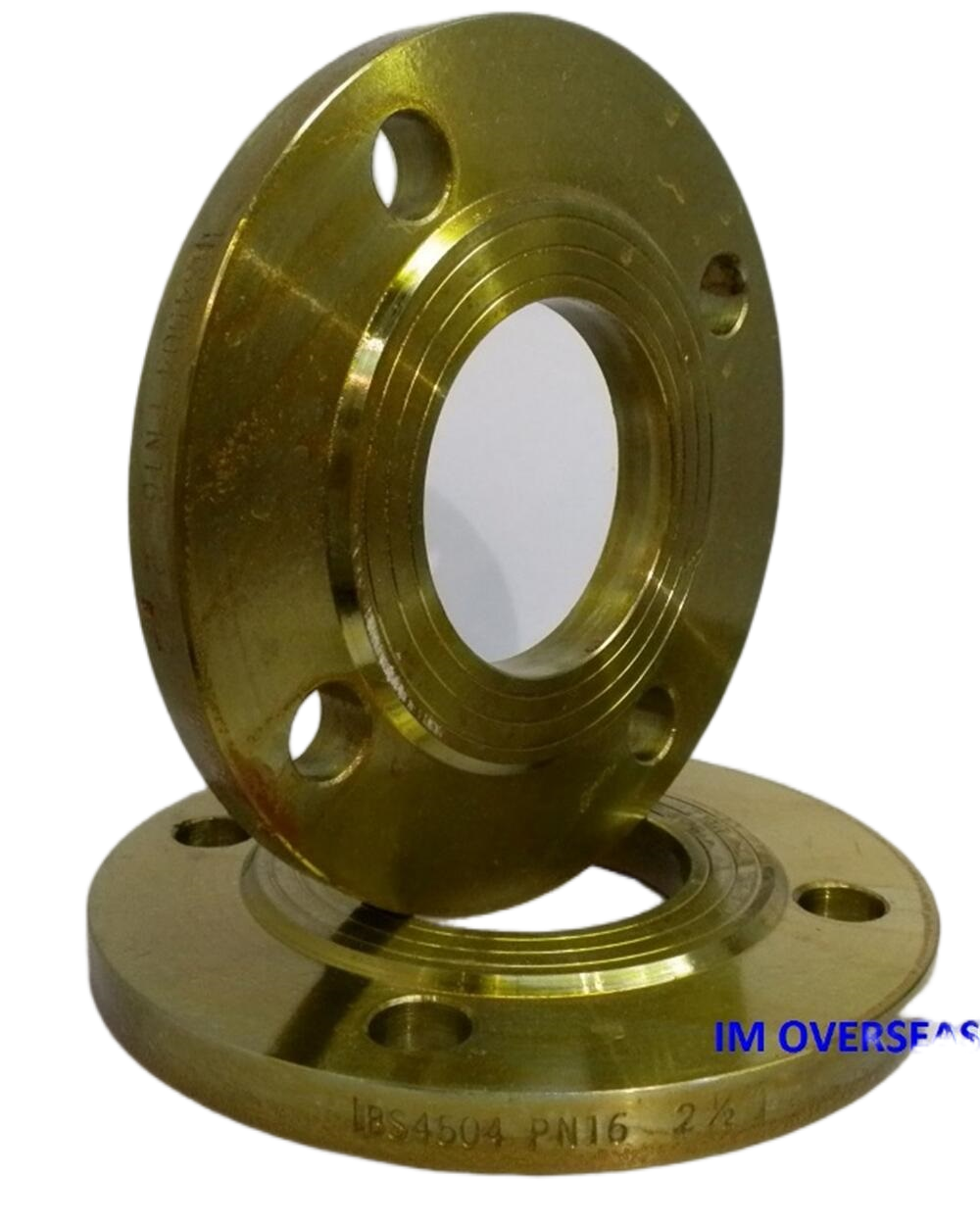

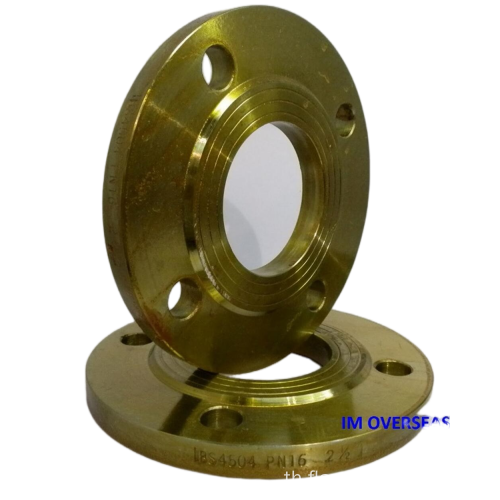

EN1092-1 BS4505 Plate Blind SORF WNRF PN16 หน้าแปลน

EN1092 หน้าแปลนเหล็กคาร์บอน PN16 เป็นหน้าแปลนที่ใช้กันอย่างแพร่หลายมากที่สุดในท่อความดันต่ำ, หน้าแปลนมาตรฐาน EN1092 และมาตรฐานหน้าแปลน BS4504 PN16 ถูกนำมาใช้ในตลาดในเวลาเดียวกัน หน้าแปลน EN1092 PN16 เป็นอุปกรณ์ท่อที่ใช้กันมากที่สุดและใช้มากที่สุดในการเชื่อมต่อท่อ ในการระบายน้ำอุตสาหกรรมทั่วไปน้ำเสียท่อเทศบาลท่อระบายน้ำท่อระบายน้ำและท่อก๊าซแรงดันต่ำท่อปรับอากาศจะใช้กันอย่างแพร่หลาย
EN1092 PN16 หน้าแปลนเป็นอุปกรณ์เสริมที่ขาดไม่ได้สำหรับการเชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ มันอำนวยความสะดวกในการทำความสะอาดการตรวจสอบและการบำรุงรักษาท่อ ลดต้นทุนทางวิศวกรรม
เมื่อใช้งานจะเชื่อมหน้าแปลนด้วยท่อแล้วยึดการเชื่อมต่อกับสลักเกลียวเพื่อเชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์เสริมอื่น ๆ อย่างมีประสิทธิภาพเพื่อให้ท่อทั้งหมดรวมเข้าด้วยกันและเริ่มทำงานตามปกติ
มันเป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายในระบบท่อและอุปกรณ์ของเครื่องจักรปิโตรเลียมอุตสาหกรรมเคมีอนุรักษ์น้ำพลังงานไฟฟ้าการต่อเรือและแผนกอื่น ๆ
หน้าแปลนของเราทำจากวัสดุมาตรฐานแปรรูปอย่างประณีตและราคาตามความต้องการของตลาด ตามความต้องการของตลาดที่แตกต่างกันและลูกค้าที่แตกต่างกันเราดำเนินการสร้างและการผลิตพิเศษซึ่งสามารถตอบสนองความต้องการของลูกค้าและตลาดสำหรับหน้าแปลนที่แตกต่างกัน และเราจะแจ้งให้ลูกค้าทราบถึงความต้องการของตลาดเพื่อให้พวกเขาสามารถขยายตลาดได้อย่างรวดเร็ว
ประเภทของหน้าแปลน EN1092 PN16:
ตามรุ่นสามารถแบ่งออกเป็น: type 01, type02, type 11, type 13, type 05
ตามรูปร่างมันสามารถแบ่งออกเป็น: หน้าแปลน ff, หน้าแปลน RF, หน้าแปลนตาบอด, หน้าแปลนคอ, หน้าแปลนคอเชื่อม
ตามกระบวนการมันสามารถแบ่งออกเป็น: หน้าแปลนปลอม, หน้าแปลนหล่อ, หน้าแปลนแผ่นเหล็ก
ตามที่วัสดุสามารถแบ่งออกเป็น: หน้าแปลนเหล็กคาร์บอน, หน้าแปลนสแตนเลส, หน้าแปลนเหล็กโลหะผสม
EN1092 กระบวนการผลิตหน้าแปลน PN16:
1) A: หน้าแปลนปลอม
เห็นข้อกำหนดที่แตกต่างกันและโมเดลลงในช่องว่างของหน้าแปลนเพิ่มลงในเตาหลอมที่มีการก่อกวนและให้ความร้อนเป็น 1,000 องศาเพื่อนำออกมาจากนั้นจึงปลอมช่องว่างของหน้าแปลนเป็นหน้าแปลนวงแหวนโดยการปลอมแปลงเครื่องจักร แผ่นร่อง
ใส่แผ่นเหล็กลงในเครื่องเจาะใส่ลงในแม่พิมพ์ที่สอดคล้องกันและเจาะลงในหน้าแปลนวงแหวนโดยตรง
C: หน้าแปลนหล่อ
ใส่เศษเหล็กคาร์บอนต่ำลงในเตาเผาความถี่ระดับกลางและให้ความร้อนเป็น 1200-1500 เทลงในแม่พิมพ์
ประเภทคือหน้าแปลนวงแหวนว่างเปล่า
2) หน้าแปลนวงแหวนที่เกิดขึ้นนั้นถูกประมวลผลเป็นหน้าแปลนวงแหวนบนเครื่องมือเครื่อง CNC ตามรูปวาดจากนั้นหน้าแปลนจะถูกเจาะด้วยเครื่องเจาะ CNC ตามข้อกำหนดการวาดและผลิตภัณฑ์สำเร็จรูปเสร็จสมบูรณ์
3) สำหรับผลิตภัณฑ์หน้าแปลนที่เสร็จแล้วความหนาเส้นผ่าศูนย์กลางรูระยะทางกลางเส้นผ่านศูนย์กลางด้านในและด้านนอกของหน้าแปลนจะต้องตรวจสอบตามข้อกำหนดการวาด

4) หน้าแปลนที่ผ่านการตรวจสอบจะถูกพิมพ์บนใบหน้าท้ายของหน้าแปลนตามข้อกำหนดของลูกค้าและหน้าแปลนจะได้รับการรักษาด้วยการต่อต้านการรักษาตามความต้องการของลูกค้า 1: ทาสี 2: Anti- น้ำมันสนิม 3: ชุบสังกะสีแล้วติดตั้ง ในกล่องไม้สำหรับการจัดส่ง

TYPE		Size	Pressure	Material
TYPE 01	FLAT	DN15-DN2000	PN6-PN100	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 11	WELDING NECK	DN15-DN2000	PN6-PN40	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 05	BLIND	DN15-DN2000	PN6-PN100	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
TYPE 13	THREADED	DN15-DN2000	PN6 -PN40	20#  20Mn ST20 ST37 SS304/304L, SS316/316L
